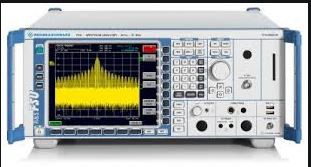

Un analizador de espectro mide la magnitud de una señal de entrada frente a la frecuencia dentro del rango de frecuencia completo del instrumento. El uso principal es medir la potencia del espectro de señales conocidas y desconocidas. La señal de entrada que miden los analizadores de espectro más comunes es eléctrica; sin embargo, las composiciones espectrales de otras señales, como las ondas de presión acústica y las ondas ópticas de luz, pueden considerarse mediante el uso de un transductor apropiado. También existen analizadores de espectro para otros tipos de señales, como los analizadores de espectro óptico que utilizan técnicas ópticas directas como un monocromador para realizar mediciones.
Al analizar los espectros de las señales eléctricas, se puede observar la frecuencia dominante, la potencia, la distorsión, los armónicos, el ancho de banda y otros componentes espectrales de una señal que no son fácilmente detectables en las formas de onda del dominio del tiempo. Estos parámetros son útiles en la caracterización de dispositivos electrónicos, como los transmisores inalámbricos.
La visualización de un analizador de espectro tiene frecuencia en el eje horizontal y la amplitud mostrada en el eje vertical. Para el observador casual, un analizador de espectro parece un osciloscopio y, de hecho, algunos instrumentos de laboratorio pueden funcionar como un osciloscopio o un analizador de espectro.
Los tipos de analizadores de espectro se distinguen por los métodos utilizados para obtener el espectro de una señal. Hay analizadores de espectro basados en transformada de Fourier (FFT) barridos y rápidos:
● Un analizador de barrido sintonizado utiliza un receptor superheterodino para convertir una parte del espectro de la señal de entrada a la frecuencia central de un filtro de paso de banda estrecho, cuya potencia de salida instantánea se registra o se muestra en función del tiempo. Al barrer el receptor 0010010 # 39; la frecuencia central (usando un oscilador controlado por voltaje) a través de un rango de frecuencias, la salida también es una función de la frecuencia. Pero mientras el barrido se centra en cualquier frecuencia en particular, puede faltar eventos de corta duración en otras frecuencias.
● Un analizador FFT calcula una secuencia temporal de periodogramas. FFT se refiere a un algoritmo matemático particular utilizado en el proceso. Esto se usa comúnmente junto con un receptor y un convertidor de analógico a digital. Como arriba, el receptor reduce la frecuencia central de una porción del espectro de la señal de entrada, pero la porción no es barrida. El propósito del receptor es reducir la frecuencia de muestreo con la que debe lidiar el analizador. Con una frecuencia de muestreo suficientemente baja, los analizadores FFT pueden procesar todas las muestras (100%% de ciclo de trabajo) y, por lo tanto, pueden evitar la falta de eventos de corta duración.
